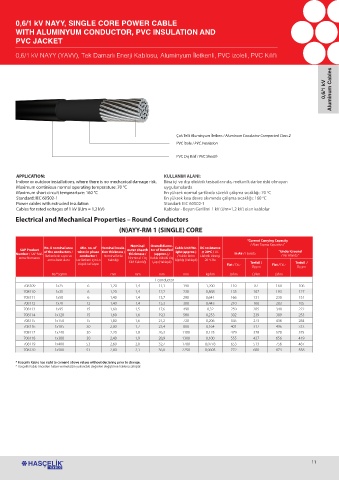

0,6/1 kV NAYY, SINGLE CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, PVC INSULATION AND
PVC JACKET

0,6/1 kV NAYY (YAVV), Tek Damarlı Enerji Kablosu, Aluminyum İletkenli, PVC izoleli, PVC Kılıflı

Aluminum Cables

0,6/1 kV

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
PVC İzole / PVC Insulation

PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
o
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Electrical and Mechanical Properties – Round Conductors
(N)AYY-RM 1 (SINGLE) CORE

“Current Carrying Capacity
Nominal Overall diame- / Akım Taşıma Kapasitesi “
SAP Product No. X nominal area Min. no. of Nominal insula- outer sheath ter of Bundled Cable Unit We- DC resistance “Under Ground
Number / SAP Mal- of the conductors / wires in phase tion thickness / thickness / (approx.) / ight (approx.) @ 20ºC / DC In Air / Havada / Yer Altında “
zeme Numarası İletkenlerin sayısı ve conductor / Nominal İzole Nominal Dış Kablo Bükülü Dış / Kablo Birim Elektrik Dirençi
anma kesit alanı Faz İletkeni için En Kalınlığı Kılıf Kalınlığı Çapı (Yaklaşık) Ağırlığı (Yaklaşık) 20 o C’de
Düşük Tel Sayısı Flat / Düz Trefoil / Flat / Düz Trefoil /
Üçgen Üçgen
No.* sqmm mm mm mm mm kg/km Ω/km Ω/km Ω/km
1 conductor
708109 1x25 6 1,20 1,4 11,1 190 1,200 110 87 160 106
708110 1x35 6 1,20 1,4 12,2 230 0,868 135 107 193 127
708111 1x50 6 1,40 1,4 13,7 290 0,641 166 131 230 151
708112 1x70 12 1,40 1,4 15,3 380 0,443 210 166 283 185
708113 1x95 15 1,60 1,5 17,6 490 0,32 259 205 340 222
708114 1x120 15 1,60 1,6 19,3 580 0,253 302 239 389 253
708115 1x150 15 1,80 1,6 21,2 720 0,206 345 273 436 284
708116 1x185 30 2,00 1,7 23,4 880 0,164 401 317 496 313
708117 1x240 30 2,20 1,8 26,3 1100 0,125 479 378 578 375
708118 1x300 30 2,40 1,9 28,9 1300 0,100 555 437 656 419
708119 1x400 53 2,60 2,0 32,7 1700 0,0778 653 513 756 487
708120 1x500 53 2,80 2,1 36,0 2250 0,0605 772 600 873 558

* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
