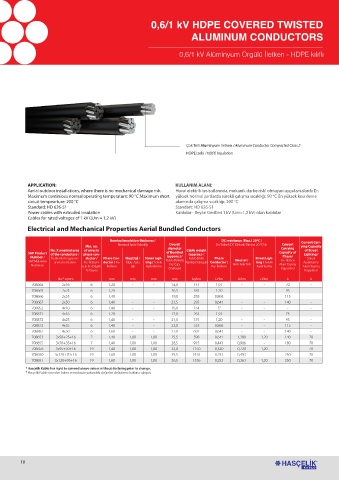

0,6/1 kV HDPE COVERED TWISTED
ALUMINUM CONDUCTORS

0,6/1 kV Alüminyum Örgülü İletken - HDPE kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
HDPE İzole / HDPE Insulation

APPLICATION: KULLANIM ALANI:
Aerial outdoor installations, where there is no mechanical damage risk. Havai elektrik tesisatlarında, mekanik darbe riski olmayan uygulamalarda En
o
Maximum continious normal operating temperature: 90 °C Maximum short yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C En yüksek kısa devre
circuit tempearture: 200 °C akımında çalışma sıcaklığı: 200 C
o
Standard: HD 626-S1 Standart: HD 626-S1
Power cables with extruded insulation Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Cables for rated voltages of 1 kV ((Um = 1,2 kV)
Electrical and Mechanical Properties Aerial Bundled Conductors

Nominal insulation thickness / DC resistance (Max.) 20ºC / Current Carr-
Overall
Current
Min. no. Nominal İzole Kalınlığı diameter En Yüksek DC Elektrik Direnci 20 o C’de Carrying ying Capacity
No. X nominal area of wires in Cable weight of Street
SAP Product of the conductors / phase con- of Bundled (approx.) / Capacity of Lighting /
Number / İletkenlerin sayısı ve ductor / Phase Con- Neutral / Street Ligh- (approx.) / Kablo Birim Phase Street Ligh- Phase/ Sokak
SAP Malzeme anma kesit alanı Faz İletkeni ductor / Faz Nötr Askı ting / Sokak Kablo Bükülü Ağırlığı (Yaklaşık) Conductor / Neutral / ting / Sokak Faz İletken Aydınlatma
Numarası için En Düşük İletkeni Teli Aydınlatma Dış Çapı Faz İletkeni Nötr Askı Teli Aydınlatma Akım Taşıma Akım Taşıma
Tel Sayısı (Yaklaşık) Kapasitesi Kapasitesi
No.* sqmm mm mm mm mm kg/km Ω/km Ω/km Ω/km A A
708664 2x16 6 1,20 - - 14,0 131 1,91 - - 70 -
708665 2x25 6 1,20 - - 16,5 185 1,20 - - 95 -
708666 2x35 6 1,40 - - 19,0 258 0,868 - - 115 -
708667 2x50 6 1,40 - - 21,5 295 0,641 - - 140 -
708952 4x10 6 1,40 - - 16,0 154 ?? - - - -
708871 4x16 6 1,20 - - 17,0 263 1,91 - - 75 -
708872 4x25 6 1,40 - - 21,0 375 1,20 - - 95 -
708873 4x35 6 1,40 - - 23,0 533 0,868 - - 115 -
708887 4x50 6 1,60 - - 27,0 692 0,641 - - 140 -
708653 3x50+25+16 7 1,40 1,00 1,00 25,5 598 0,641 1,380 1,20 140 70
708655 3x70+35+16 7 1,40 1,00 1,00 28,5 915 0,443 0,986 - 180 70
708656 3x95+50+16 19 1,40 1,00 1,00 32,0 1150 0,320 0,720 1,20 70
708650 3x120+70+16 19 1,60 1,00 1,00 35,5 1435 0,253 0,493 - 250 70
708651 3x120+95+16 19 1,60 1,00 1,00 36,5 1536 0,253 0,363 1,20 250 70
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
