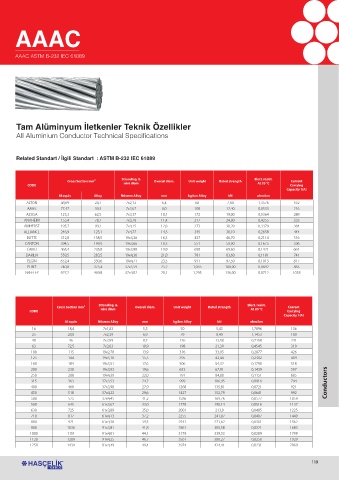

Page 117 - Hasçelik Kablo - Online Katalog
P. 117
AAAC
AAAC ASTM B-232 IEC 61089
Tam Alüminyum İletkenler Teknik Özellikler
All Aluminium Conductor Technical Specifications
Related Standart / İlgili Standart : ASTM B-232 IEC 61089
Stranding & Elect. resist.
Cross Section mm² wire diam Overail diam. Unit weight Rated strength At 20 °C Current
CODE Carrying
Capacity 1(A)
Al equiv Alloy N0xmm Alloy mm kg/km Alloy kN ohm/km
ALTON 48,69 24,7 7x2,12 6,4 68 7,84 1,3576 162
AMES 77,47 39,3 7x2,67 8,0 108 12,40 0,8533 216
AZUSA 123,3 62,5 7x3,37 10,1 172 19,00 0,5364 288
ANAHEIM 155,4 78,7 7x3,78 11,4 217 24,00 0,4255 333
AMHERST 195,7 99,2 7x4,25 12,8 273 30,20 0,3379 384
ALLIANCE 246,9 125,1 7x4,77 14,3 345 38,10 0,2658 444
BUTTE 312,8 158,5 19x3,26 16,3 437 46,70 0,2114 516
CANTON 394,5 199,9 19x3,66 18,3 551 59,00 0,1675 596
CAIRO 465,4 235,8 19x3,98 19,9 650 69,60 0,1421 661
DARIEN 559,5 283,5 19x4,36 21,8 781 83,60 0,1181 741
ELGIN 652,4 330,6 19x4,71 23,5 911 97,50 0,1013 817
FLINT 740,8 375,4 37x3,59 25,2 1,035 108,00 0,0892 885
GREELEY 927,2 469,8 37x4,02 28,1 1,295 136,00 0,0712 1018
Stranding & Elect. resist.
Cross Section mm² Overail diam. Unit weight Rated strength Current
CODE wire diam At 20 °C Carrying
Capacity 1(A)
Al equiv N0xmm Alloy mm kg/km Alloy kN ohm/km
16 18,4 7x1,83 5,5 50 5,43 1,7896 136
25 28,8 7x2,29 6,9 79 8,49 1,1453 180
40 46 7x2,89 8,7 126 13,58 0,7158 241
63 72,5 7x3,63 10,9 198 21,39 0,4545 319
100 115 19x2,78 13,9 316 33,95 0,2877 426
125 144 19x3,10 15,5 395 42,44 0,2302 489
160 184 19x3,51 17,6 506 54,32 0,1798 518
200 230 19x3,93 19,6 633 67,91 0,1439 597
250 288 19x4,39 22,0 791 84,88 0,1151 685
315 363 37x3,53 24,7 999 106,95 0,0916 794 Conductors
400 460 37x3,98 27,9 1268 135,81 0,0721 921
450 518 37x4,22 29,6 1427 152,79 0,0641 992
500 575 37x4,45 31,2 1586 169,76 0,0577 1059
560 645 61x3,67 33,0 1778 190,14 0,0516 1137
630 725 61x3,89 35,0 2001 213,9 0,0485 1225
710 817 61x4,13 37,2 2255 241,07 0,0407 1449
800 921 61x4,38 39,5 2541 271,62 0,0361 1562
900 1036 91x3,81 41,8 2861 305,58 0,0321 1683
1000 1151 91x4,01 44,1 3179 339,53 0,0289 1799
1120 1289 91x4,25 46,7 3561 380,27 0,0258 1929
1250 1439 91x4,49 49,4 3974 424,41 0,0231 2069
119
