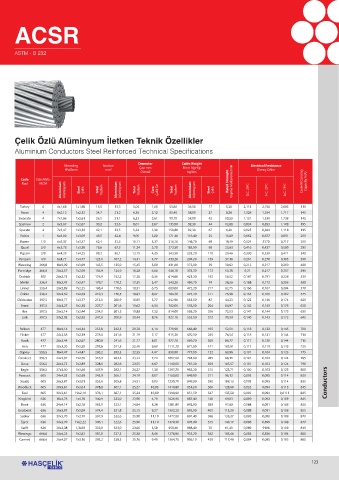

ACSR

ASTM - B 232

Çelik Özlü Alüminyum İletken Teknik Özellikler
Aluminium Conductors Steel Reinforced Technical Specifications

Diameter Cable Weight
Stranding Section Çap mm Birim Ağırlığı Electrical Resistance
N 2 xØmm mm 2 Overail kg/km Direnç Ω/km
Code Size AWG- Rated Strenght
Aluminium Alüminyum Steel Çelik Total Toplam Aluminium Alüminyum Total Toplam Core Çelik Öz Total Toplam Aluminium Alüminyum Steel Çelik D.C. 20 0 C A.C. 25 0 C A.C. 75 0 C
Kod MCM Kopma Mukavemeti kN Current Carrying Capacity 1 (A)

Turkey 6 6x1,68 1x1,68 15,5 13,3 5,04 1,68 53,80 36,50 17 5,30 2,114 2,150 2,685 110
Swan 4 6x2,12 1x2,12 24,7 21,2 6,36 2,12 85,40 58,00 27 8,28 1,328 1,354 1,717 145
Swanate 4 7x1,96 1x2,61 26,5 21,1 6,53 2,61 99,70 58,00 42 10,50 1,131 1,339 1,738 145
Sparrow 2 6x2,67 1x2,67 39,2 33,6 8,01 2,67 135,90 92,30 44 12,68 0,834 0,853 1,108 195
Sparate 2 7x2,47 1x3,30 42,1 33,5 5,24 3,30 158,80 92,30 67 6,20 0,825 0,844 1,118 195
Robin 1 6x3,00 1x3,00 49,5 42,4 9,00 3,00 171,40 116,40 55 15,80 0,662 0,677 0,891 200
Raven 1/0 6x3,37 1x3,37 62,4 53,5 10,11 3,37 216,10 146,70 69 19,49 0,524 5370 0,717 255
Quail 2/0 6x3,78 1x3,38 78,6 67,3 11,34 3,78 272,50 185,00 88 23,63 0,416 0,427 0,580 295
Pigeon 3/0 6x4,25 1x4,25 99,3 85,1 12,75 4,25 343,50 233,20 110 29,46 0,330 0,339 0,471 340
Penguin 4/0 6x4,77 1x4,77 125,1 107,2 14,31 4,77 433,20 294,20 139 37,16 0,261 0,270 0,383 390
Waxwing 266,8 18x3,09 1x3,09 142,5 135,0 15,45 3,09 431,60 372,90 59 30,62 0,212 0,217 0,260 480
Partridge 266,8 26x2,57 7x2,00 156,9 134,9 16,28 6,00 546,10 374,30 172 50,28 0,21 0,217 0,257 490
Orstrich 300 26x2,73 7x2,12 176,9 152,2 17,28 6,36 614,60 421,30 193 56,52 0,187 0,191 0,228 530
Merlin 336,4 18x3,47 1x3,47 179,7 170,2 17,35 3,47 543,20 469,70 74 38,36 0,168 0,172 0,206 560
Linnet 336,4 26x2,89 7x2,25 198,4 170,6 18,31 6,75 689,00 472,20 217 62,75 0,166 0,167 0,204 570
Oriole 336,4 30x2,69 7x2,69 210,3 170,5 18,83 8,07 784,30 473,20 311 76,98 0,165 0,169 0,202 575
Chickadee 397,5 18x3,77 1x3,77 212,1 200,9 18,85 3,77 642,90 555,50 87 44,23 0,122 0,146 0,174 620
Brant 397,5 24x3,27 7x2,18 227,7 201,6 19,62 6,54 762,00 558,10 204 64,97 0,142 0,145 0,173 630
Ibis 397,5 26x3,14 7x2,44 234,0 201,3 19,88 7,32 814,00 558,20 256 72,53 0,141 0,144 0,173 635
Lark 397,5 30x2,92 7x2,92 247,8 200,9 20,44 8,76 927,10 555,10 372 90,30 0,140 0,143 0,172 645

Palican 477 18x4,14 1x4,14 255,8 242,3 20,70 4,14 770,90 666,40 105 52,51 0,118 0,122 0,145 700
Flicker 477 24x3,58 7x2,39 278,0 241,6 21,19 7,17 915,20 670,10 245 76,54 0,118 0,121 0,144 710
Hawk 477 26x3,44 7x2,67 280,8 241,6 21,77 8,01 977,70 669,70 308 86,77 0,117 0,120 0,144 715
Hen 477 30x3,20 7x3,20 297,6 241,3 22,40 9,60 1111,70 671,00 441 105,91 0,117 0,119 0,143 725
Osprey 556,5 18x4,47 1x4,47 298,2 282,5 22,35 4,47 898,90 777,00 122 60,96 0,101 0,104 0,125 775
Parakeet 556,5 24x3,87 7x2,58 318,9 282,3 23,22 7,74 1067,00 781,60 285 88,11 0,101 0,104 0,124 785
Dove 556,5 26x3,72 7x2,89 328,5 282,6 23,55 6,67 1140,00 781,30 359 105,57 0,101 0,103 0,124 790
Eagle 556,5 27x3,30 7x3,46 347,9 282,1 24,27 1,38 1297,70 983,20 515 123,71 0,100 0,103 0,123 800
Peacock 605 24x4,03 7x2,69 345,9 306,1 24,19 8,07 1160,80 849,80 311 96,12 0,093 0,095 0,114 830
Squab 605 26x3,87 7x3,01 355,6 305,8 24,51 9,03 1239,70 849,80 390 108,13 0,093 0,095 0,114 835 Conductors
Wooduck 605 30x3,61 7x3,61 378,8 307,1 25,27 10,83 1410,80 851,20 560 128,60 0,032 0,094 0,113 845
Teal 605 30x3,61 19x2,16 376,1 307,1 25,24 10,80 1398,90 851,50 547 135,50 0,092 0,094 0,0113 845
Kingbird 636 18x4,78 1x4,78 340,9 323,0 23,90 4,78 1026,90 887,40 140 69,83 0,089 0,092 0,109 845
Rook 636 24x4,14 7x2,76 365,0 323,1 24,84 8,28 1281,80 892,90 389 97,60 0,088 0,091 0,108 855
Grosbeak 636 26x3,97 7x3,09 374,4 321,8 25,15 9,27 1302,20 892,90 409 113,25 0,088 0,091 0,108 855
Scoter 636 30x3,70 7x3,70 397,9 322,6 25,90 11,10 1477,80 891,40 586 135,27 0,088 0,090 0,108 870
Egret 636 30x3,70 19x2,22 396,1 322,6 25,90 11,10 1470,30 895,00 575 140,17 0,088 0,899 0,108 870
Swift 636 36x3,38 1,3x38 332,0 323,0 23,66 3,58 958,40 888,40 70 61,41 0,089 9186 0,109 845
Flamingo 666,6 24x4,23 7x2,82 381,0 337,3 25,38 8,46 1276,90 935,20 342 105,46 0,084 0,856 0,104 880
Gannet 666,6 26x4,07 7x3,16 393,2 338,3 25,76 9,48 1364,70 936,10 429 117,48 0,084 0,085 0,103 885
