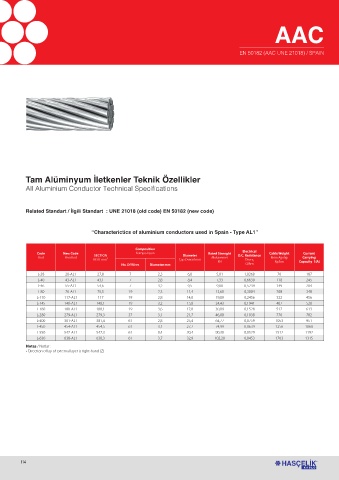

AAC
EN 50182 (AAC UNE 21018) / SPAIN
Tam Alüminyum İletkenler Teknik Özellikler
All Aluminium Conductor Technical Specifications
Related Standart / İlgili Standart : UNE 21018 (old code) EN 50182 (new code)
“Characterictics of aluminium conductors used in Spain - Type AL1”
Composition
Code New Code Kompozisyon Rated Strenght Electrical Cable Weight Current
Kod Yeni Kod SECTION Diameter Mukavemet D.C. Resistance Birim Ağırlığı Carrying
KESİT mm² Çap Overail mm kN Direnç Kg/km Capacity 1(A)
No. Of Wires Diameter mm Ω/km
L-28 28-AL1 27,8 7 2,3 6,8 5,01 1,0268 76 187
L-40 43-AL1 43,1 7 2,8 8,4 7,33 0,6630 118 245
L-46 55-AL1 54,6 7 3,2 9,5 9,00 0,5239 149 284
L-80 76-AL1 75,5 19 2,3 11,4 13,60 0,3804 208 348
L-110 117-AL1 117 19 2,8 14,0 19,89 0,2456 322 456
L-145 148-AL1 148,1 19 3,2 15,8 24,43 0,1941 407 528
L-180 188-AL1 188,1 19 3,6 17,8 30,09 0,1528 517 613
L-280 279-AL1 279,3 37 3,1 21,7 46,08 0,1038 770 782
L-400 301-AL1 381,4 61 2,8 25,4 64,77 0,0759 1053 951
L-450 454-AL1 454,5 61 3,1 27,7 74,99 0,0639 1256 1060
L-550 547-AL1 547,3 61 0,4 30,4 90,30 0,0529 1512 1192
L-630 638-AL1 638,3 61 3,7 32,9 102,20 0,0453 1763 1315
Notes / Notlar :
• Direction of lay of external layer is right-hand (Z)
