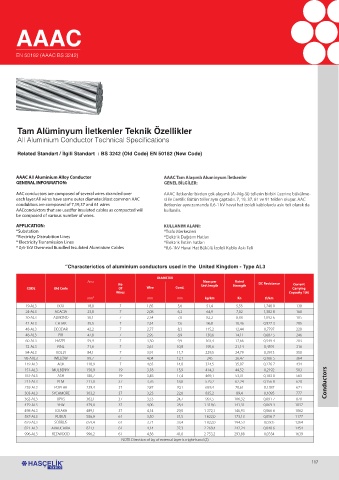

AAAC
EN 50182 (AAAC BS 3242)
Tam Alüminyum İletkenler Teknik Özellikler
All Aluminium Conductor Technical Specifications
Related Standart / İlgili Standart : BS 3242 (Old Code) EN 50182 (New Code)
AAAC All Aluminium Alloy Conductor AAAC Tam Alaşımlı Aluminyum İletkenler
GENERAL INFORMATION: GENEL BİLGİLER:
AAC conductors are composed of several wires stranded over AAAC iletkenler birden çok alaşımlı (Aı-Mg-Si) tellerin birbiri üzerine bükülme-
each layer.All wires have same outer diameter.Most common AAC si ile üretilir. Bütün teller aynı çaptadır. 7, 19, 37, 61 ve 91 telden oluşur. AAC
conduktors are composed of 7,19,37 and 61 wires iletkenler aynı zamanda 0,6-1 kV havai hat izoleli kablolarda askı teli olarak da
AACconduktors that are usedfor insulated cables as compacted wiil kullanılır.
be composed of various number of wires.
APPLICATION: KULLANIM ALANI:
*Substation *Trafo Merkezleri
*Electricty Distrubition Lines *Elektrik Dağıtım Hatları
* Electricity Transmission Lines *Elektrik İletim hatları
* 0,6-1kV Overnead Bundled Insulated Aluminium Cables *0,6-1kV Havai Hat Bükülü İzoleli Kablo Askı Teli
“Characterictics of aluminium conductors used in the United Kingdom - Type AL3
DIAMETER
Area Mass per Rated DC Resistance
No Unit length Strength Current
CODE Old Code Of Wire Cond. Carrying
Wires Capacity 1(A)
mm² mm mm kg/km Kn Ω/km
19-AL3 BOX 18,8 7 1,85 5,6 51,4 5,55 1,748 0 138
24-AL3 ACACIA 23,8 7 2,08 6,2 64,9 7,02 1,382 8 160
30-AL3 ALMOND 30,1 7 2,34 7,0 82,2 8,88 1,092 6 185
42-AL3 CEDAR 35,5 7 2,54 7,6 96,8 10,46 0,927 3 205
48-AL3 DEODAR 42,2 7 2,77 8,3 115,2 12,44 0,7797 228
48-AL3 FIR 47,8 7 2,95 8,9 130,6 14,11 0,687 5 246
60-AL3 HAZEL 59,9 7 3,30 9,9 163,4 17,66 0,549 4 283
72-AL3 PINE 71,6 7 3,61 10,8 195,6 21,14 0,4591 316
84-AL3 HOLLY 84,1 7 3,91 11,7 229,5 24,79 0,3913 350
90-AAL3 WILLOW 89,7 7 4,04 12,1 245 26,47 0,366 5 364
119-AL3 AOK 118,9 7 4,65 14,0 324,5 35,07 0,276 7 434
151-AL3 MULBERRY 150,9 19 3,18 15,9 414,3 44,52 0,2192 503
181-AL3 ASH 180,7 19 3,48 17,4 469,1 53,31 0,183 0 563
211-AL3 ELM 211,0 37 3,76 18,8 579,2 62,24 0,156 8 620 Conductors
239-AL3 POPLAR 239,4 37 2,87 20,1 659,4 70,61 0,1387 671
303-AL3 SYCAMORE 303,2 37 3,23 22,6 835,2 89,4 0,1095 777
362-AL3 UPAS 362,1 37 3,53 24,7 997,5 106,32 0,091 7 870
479-AL3 YEW 479,0 37 4,06 28,4 1 319,6 141,31 0,069 3 1037
498-AL3 TOTARA 489,1 37 4,14 29,0 1 372,1 146,93 0,066 6 1062
587-AL3 RUBUS 586,9 61 3,50 31,5 1 622,0 173,13 0,056 7 1177
659-AL3 SORBUS 659,4 61 3,71 33,4 1 822,0 194,53 0,0505 1264
821-AL3 ARAUCARIA 821,1 61 4,14 37,3 2 269,4 242,24 0,040 6 1454
996-AL3 REDWOOD 996,2 61 4,56 41,0 2 753,2 293,88 0,0334 1639
NOTE Direction of lay of external layer is rright-hand (Z)
