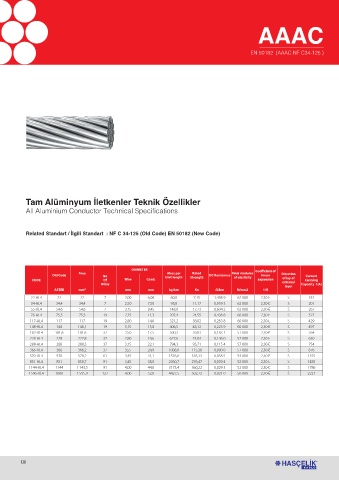

AAAC
EN 50182 (AAAC NF C34-125 )
Tam Alüminyum İletkenler Teknik Özellikler
All Aluminium Conductor Technical Specifications
Related Standart / İlgili Standart : NF C 34-125 (Old Code) EN 50182 (New Code)
DIAMETER Coefficient of
Area Mass per Rated Final modulus Direction
Old Code No Unit length Strength DC Resistance of elasticity linear Current
CODE Of Wire Cond. axpansion of lay of Carrying
Wires external Capacity 1(A)
layer
ASTER mm² mm mm kg/km Kn Ω/km N/mm2 1/K
22-AL4 22 22 7 2,00 6,00 60,0 7,15 1,498 9 62 000 2,30-E S 152
34-AL4 34,4 34,4 7 2,50 7,50 93,8 11,17 0,959 3 62 000 2,30-E S 201
55-AL4 54,6 54,6 7 3,15 9,45 148,9 17,73 0,604 2 62 000 2,30-E S 267
76-AL4 75,5 75,5 19 2,25 11,3 207,4 24,55 0,438 8 60 000 2,30-E S 327
117-AL4 117 117 19 2,80 14,0 321,2 38,02 0,283 8 60 000 2,30-E S 429
148-AL4 148 148,1 19 3,15 15,8 406,5 48,12 0,223 9 60 000 2,30-E S 497
182-AL4 181,6 181,6 37 2,50 17,5 500,3 59,03 0,183 1 57 000 2,30-E S 564
228-AL4 228 227,8 37 2,80 19,6 627,6 74,04 0,146 0 57 000 2,30-E S 650
288-AL4 288 288,3 37 3,15 22,1 794,3 93,71 0,115 4 57 000 2,30-E S 754
366-AL4 366 366,2 37 3,55 24,9 1008,9 115,36 0,090 8 57 000 2,30-E S 876
570-AL4 570 570,2 61 3,45 31,1 1576,0 185,33 0,058 5 54 000 2,30-E S 1155
851-AL4 851 850,7 91 3,45 38,0 2360,7 276,47 0,039 4 52 000 2,30-E S 1485
1144-AL4 1144 1 143,5 91 4,00 44,0 3173,4 360,22 0,029 3 52 000 2,30-E S 1786
1596-AL4 1600 1 595,9 127 4,00 52,0 4427,5 502,72 0,021 0 50 000 2,30-E S 2221
