AACSR

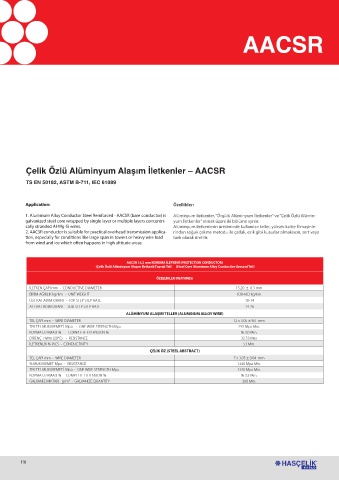

Çelik Özlü Alüminyum Alaşım İletkenler – AACSR

TS EN 50182, ASTM B-711, IEC 61089

Application: Özellikler:

1. Aluminum Alloy Conductor Steel Reinforced - AACSR (bare conductor) is Alüminyum iletkenler, “Örgülü Alüminyum İletkenler” ve “Çelik Özlü Alümin-
galvanized steel core wrapped by single layer or multiple layers concentri- yum İletkenler” olmak üzere iki bölüme ayrılır.
cally stranded Al-Mg-Si wires. Alüminyum iletkenlerin üretiminde kullanılan teller, yüksek kalite filmaşinle-
2. AACSR conductor is suitable for practical overhead transmission applica- rinden soğuk çekme metodu ile çatlak, ezik gibi kusurlar olmaksızın, sert veya
tion, especially for conditions like large span in towers or heavy wire load tavlı olarak üretilir.
from wind and ice which often happens in high altitude areas.

AACSR 15,2 mm KORUMA İLETKENİ (PROTECTION CONDUCTOR)
(Çelik Özlü Alüminyum Alaşım İletkenli Toprak Teli) (Steel Core Aluminum Alloy Conductive Ground Teli)
ÖZELLİKLER (FEATURES)

İLETKEN ÇAPI mm - CONDUCTIVE DIAMETER 15,20 ± 0.3 mm
BİRİM AĞIRLIK kg/km - UNIT WEIGHT 638-663 kg/km
ÜST KAT ADIM ORANI - TOP STEP STEP RATE 10-14
ALT KAT ADIM ORANI - SUB-STEP STEP RATE 14-26
ALÜMİNYUM ALAŞIM TELLER (ALUMINUM ALLOY WIRE)
TEL ÇAPI mm - WIRE DIAMETER 12 x 3.05 ± %1 mm
TEK TEL MUKAVEMETİ Mpa - ONE WIRE STRENGTH Mpa 295 Mpa Min.
KOPMA UZAMASI % - COMPLETE EXTENSION % % 3.0 Min.
DİRENÇ nWm (20°C) - RESISTANCE 32.53 Max
İLETKENLİK % IACS - CONDUCTIVITY 53 Min.
ÇELİK ÖZ (STEEL ABSTRACT)
TEL ÇAPI mm - WIRE DIAMETER 7 x 3.05 ± 0.04 mm
% MUKAVEMET Mpa - RESISTANCE 1240 Mpa Min.
TEK TEL MUKAVEMETİ Mpa - ONE WIRE STRENGTH Mpa 1340 Mpa Min.
KOPMA UZAMASI % - COMPLETE EXTENSION % % 3.5 Min.
GALVANİZ MİKTARI g/m² - GALVANIZE QUANTITY 260 Min.
