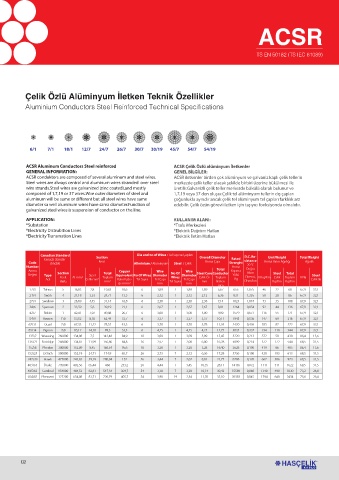

ACSR

TS EN 50182 (TS IEC 61089)

Çelik Özlü Alüminyum İletken Teknik Özellikler

Aluminium Conductors Steel Reinforced Technical Specifications

6/1 7/1 18/1 12/7 24/7 26/7 30/7 30/19 45/7 54/7 54/19

ACSR Aluminum Conductors Steel reinforced ACSR Çelik Özlü alüminyum İletkenler
GENERAL INFORMATION: GENEL BİLGİLER:
ACSR conduktors are composed of several aluminum and steel wires. ACSR iletkenler birden çok alüminyum ve galvaniz kaplı çelik tellerin
Steel wires are always central and aluminum wires stranded over steel merkezde çelik teller olacak şekilde birbiri üzerine bükülmesi ile
wire strands.Steel wires are galvanized (zinc coated),and mostly üretilir.Galvanizli çelik teller merkezde bükülü olarak bulunur ve
composed of 1,7,19 or 37 wires.Wire outer diameters of steel and 1,7,19 veya 37 den oluşur.Çelik tel alüminyum tellerin dış çapları
aluminum will be same or different but all steel wires have same çoğunluklu aynıdır ancak çelik tel alüminyum tel çapları farklılık arz
diameter sa well aluminum wires have sama diameter.Function of edebilir. Çelik özün görevi iletken için taşıyıcı fonksiyonda olmalıdır.
galvanized steel wires is suspension of conductor on the line.

APPLICATION: KULLANIM ALANI:
*Substation *Trafo Merkezleri
*Electricity Distrubition Lines *Elektrik Dağıtım Hatları
*Electricity Transmation Lines *Elektrik İletim Hatları

Canadian Standard Section Dia and no of Wires / Tel Sayı ve Çapları Overall Diameter D.C. Re- Unit Weight Total Weight
Kanada Standar- Rated sistance
Code dındaki Kesit Aliminium / Aluminyum Steel / Çelik Anma Çapı Strenght 20 °C Anma Birim Ağırlığı Ağırlık
Number Anma Doğru
Anma Cupper Wire Wire Total Kopma Akım
Total
Steel
Total
Değeri Type Section AI mm2 Steel Toplam Equivalent No Of Wires Diameter No Of Diameter Steel Core Conductor Yükü Direnci, AI kg/Km Çelik Toplam AI % Steel
Toplam
Kesit
Wires
Çelik Öz
Adı Çelik mm 2 Bakır Eşde- Tel Sayısı Tel Çapı Tel Çapı Kg Çelik %
AWG mm 2 Tel Sayısı mm İletken Ohm/km Kg/Km Kg/Km
ğeri mm 2 mm mm mm
17\3 Tuhrus 5 16,83 2,8 19,63 10,6 6 1,89 1 1,89 1,89 5,67 655 1,075 46 22 68 67,9 32,1
21\4 Swan 4 21,18 3,53 24,71 13,3 6 2,12 1 2,12 2,12 6,36 831 1,355 58 28 86 67,9 32,1
27\4 Swallow 3 26,69 4,45 31,14 16,8 6 2,38 1 2,38 2,38 7,14 1023 1,074 73 35 108 67,9 32,1
34\6 Sparrow 2 33,59 5,6 39,19 21,1 6 2,67 1 2,67 2,67 8,01 1264 0,854 92 44 136 67,9 32,1
42\7 Robin 1 42,41 7,07 49,48 26,7 6 3,00 1 3,00 3,00 9,00 1579 0,677 116 55 171 67,9 32,1
54\9 Rawen 1\0 53,52 8,92 62,44 33,7 6 3,37 1 3,37 3,37 10,11 1945 0,536 147 69 216 67,9 32,1
67\11 Quail 2\0 67,33 11,22 78,55 43,3 6 3,78 1 3,78 3,78 11,34 2420 0,426 185 87 272 67,9 32,1
85\14 Pigeon 3\0 85,12 14,18 99,3 53,5 6 4,25 1 4,25 4,25 12,75 3035 0,337 234 110 344 67,9 32,1
135\7 Waxwing 266800 134,98 7,5 142,48 84,9 18 3,09 1 3,09 3,09 15,45 3220 0,213 372 58 430 86,4 13,6
135\22 Partridge 266800 134,87 21,99 156,86 84,8 26 2,57 7 2,00 6,00 16,28 5099 0,214 372 172 544 68,5 31,5
152\8 Pheobe 300000 152,09 8,45 160,54 95,6 18 3,28 1 3,28 3,28 16,40 3628 0,190 419 66 485 86,4 13,6
152\25 Ostrich 300000 152,19 24,71 174,9 65,7 26 2,73 7 2,12 6,36 17,28 5736 0,190 420 193 613 68,5 31,5
242\39 Hawk 477000 241,65 39,19 280,84 152 26 3,44 7 2,67 8,01 21,77 8798 0,120 667 306 973 68,5 31,5
403\65 Drake 795000 402,56 65,44 468 253,2 26 4,44 7 3,45 10,35 28,11 14165 0,072 1111 511 1622 68,5 31,5
485\63 Cardinal 954000 484,53 62,81 547,34 304,7 54 3,38 7 3,38 10,14 30,42 15589 0,060 1340 490 1830 73,2 26,8
654\82 Pheasent 127200 654,08 81,71 726,79 405,7 54 3,90 19 2,34 11,70 35,10 20383 0,045 1794 640 2434 73,6 26,4
