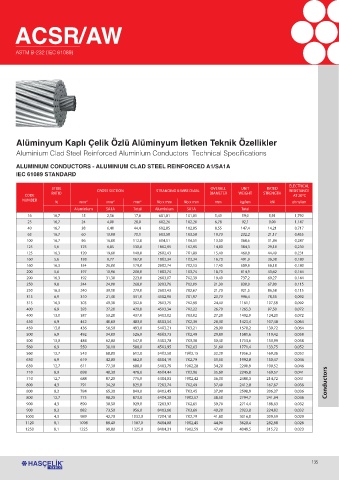

ACSR/AW

ASTM B-232 (IEC 61089)

Alüminyum Kaplı Çelik Özlü Alüminyum İletken Teknik Özellikler
Aluminium Clad Steel Reinforced Aluminium Conductors Technical Specifications

ALUMINIUM CONDUCTORS - ALUMINIUM CLAD STEEL REINFORCED A1/SA1A
IEC 61089 STANDARD
ELECTRICAL
STEEL CROSS SECTION STRANDING & WIRE DIAM. OVERALL UNIT RATED RESISTANCE
RATIO DIAMETER WEIGHT STRENGTH
CODE AT 20 C
O
NUMBER % mm 2 mm 2 mm 2 No x mm No x mm mm kg/km kN ohm/km
Aluminium SA1A Total Aluminium SA1A Total
16 16,7 15 2,56 17,6 6X1,81 1X1,81 5,43 59,0 5,91 1,792
25 16,7 24 4,00 28,0 6X2,26 1X2,26 6,78 92,1 9,00 1,147
40 16,7 38 6,40 44,4 6X2,85 1X2,85 8,55 147,4 14,21 0,717
63 16,7 60 10,08 70,1 6X3,58 1X3,58 10,70 232,2 21,17 0,455
100 16,7 96 16,00 112,0 6X4,51 1X4,51 13,50 368,6 31,84 0,287
125 5,6 123 6,85 130,0 18X2,95 1X2,95 14,80 384,3 29,18 0,230
125 16,3 120 19,60 140,0 26X2,43 7X1,89 15,40 460,8 44,49 0,231
160 5,6 158 8,77 167,0 18X3,34 1X3,34 16,70 491,9 36,38 0,180
160 16,3 154 25,00 179,0 26X2,74 7X2,13 17,40 589,8 56,18 0,180
200 5,6 197 10,96 208,0 18X3,74 1X3,74 18,70 614,9 43,62 0,144
200 16,3 192 31,30 223,0 26X3,07 7X2,39 19,40 737,2 69,27 0,144
250 9,8 244 24,00 268,0 32X3,76 7X2,09 21,30 830,9 67,80 0,115
250 16,3 240 39,10 279,0 26X3,43 7X2,67 21,70 921,5 86,58 0,115
315 6,9 310 21,40 331,0 45X2,96 7X1,97 23,70 996,4 78,33 0,092
315 16,3 303 49,30 352,0 26X3,75 7X2,99 24,40 1161,1 107,58 0,092
400 6,9 393 27,20 420,0 45X3,34 7X2,22 26,70 1265,3 97,50 0,072
400 13,0 387 50,20 437,0 54X3,02 7X3,02 27,20 1402,9 124,20 0,072
450 6,9 442 40,60 483,0 45X3,54 7X2,36 28,30 1423,4 107,48 0,064
450 13,0 436 56,50 493,0 54X3,21 7X3,21 28,90 1578,2 139,72 0,064
500 6,9 492 34,00 526,0 45X3,73 7X2,49 29,80 1581,6 119,42 0,058
500 13,0 484 62,80 547,0 54X3,78 7X3,38 30,40 1753,6 153,99 0,058
560 6,9 550 38,10 588,0 45X3,95 7X2,63 31,60 1771,4 133,75 0,052
560 12,7 543 68,80 612,0 54X3,58 19X2,15 32,20 1956,3 169,36 0,052
630 6,9 619 42,80 662,0 45X4,19 7X2,79 33,50 1992,8 150,47 0,046
630 12,7 611 77,30 688,0 54X3,79 19X2,28 34,20 2200,9 190,52 0,046
710 6,9 698 48,30 476,0 45X4,44 7X2,96 35,60 2245,8 169,57 0,041
710 12,7 688 87,20 775,0 54X4,03 19X2,42 36,30 2480,3 214,72 0,041
800 4,3 791 34,20 825,0 72X3,74 7X2,49 37,40 2412,8 167,67 0,036 Conductors
800 8,3 784 65,30 849,0 84X3,45 7X3,45 37,90 2598,9 206,37 0,036
800 12,7 775 98,20 873,0 54X4,28 19X2,57 38,50 2794,7 241,94 0,036
900 4,3 890 38,50 929,0 72X3,97 7X2,65 39,70 2714,4 188,63 0,032
900 8,3 882 73,50 956,0 84X3,66 7X3,66 40,20 2923,8 224,82 0,032
1000 4,3 989 42,70 1032,0 72X4,18 7X2,79 41,80 3016,0 209,59 0,029
1120 8,1 1098 89,40 1187,0 84X4,08 19X2,45 44,90 3628,4 282,88 0,026
1250 8,1 1225 99,80 1325,0 84X4,31 19X2,59 47,40 4049,5 315,72 0,023
