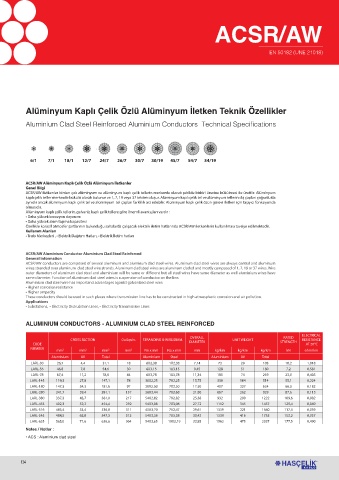

P. 132
ACSR/AW
EN 50182 (UNE 21018)
Alüminyum Kaplı Çelik Özlü Alüminyum İletken Teknik Özellikler
Aluminium Clad Steel Reinforced Aluminium Conductors Technical Specifications
6/1 7/1 18/1 12/7 24/7 26/7 30/7 30/19 45/7 54/7 54/19
ACSR/AW Alüminyum Kaplı Çelik Özlü Alüminyum İletkenler
Genel Bilgi
ACSR/AW iletkenler birden çok alüminyum ve alüminyum kaplı çelik tellerin merkezde olacak şekilde birbiri üzerine bükülmesi ile üretilir. Alüminyum
kaplı çelik teller merkezde bükülü olarak bulunur ve 1, 7, 19 veya 37 telden oluşur. Alüminyum kaplı çelik tel ve alüminyum tellerin dış çapları çoğunlukla
aynıdır ancak alüminyum kaplı çelik tel ve alüminyum tel çapları farklılık arz edebilir. Alüminyum kaplı çelik özün görevi iletken için taşıyıcı fonksiyonda
olmasıdır.
Alüminyum kaplı çelik tellerin, galvaniz kaplı çelik tellere göre önemli avantajları vardır :
• Daha yüksek korozyon dayanımı
• Daha yüksek akım taşıma kapasitesi
Özellikle korozif atmosfer şartlarının bulunduğu sahalarda çalışacak elektrik iletim hatlarında ACSR/AW iletkenlerin kullanılması tavsiye edilmektedir.
Kullanım Alanları
• Trafo Merkezleri , • Elektrik Dağıtım Hatları, • Elektrik İletim hatları
ACSR/AW Aluminium Conductor Aluminium Clad Steel Reinforced
General Information
ACSR/AW conductors are composed of several aluminum and aluminum clad steel wires. Aluminum clad steel wires are always central and aluminum
wires stranded over aluminum clad steel wire strands. Aluminum clad steel wires are aluminum claded and mostly composed of 1, 7, 19 or 37 wires. Wire
outer diameters of aluminum clad steel and aluminium will be same or different but all steel wires have same diameter as well aluminium wires have
same diameter. Function of aluminum clad steel wires is suspension of conductor on the line.
Aluminium clad steel wire has importand advantages aganist galvanized steel wire:
• Higher corrosion resistance
• Higher ampacity
These conductors should be used in such places where transmission line has to be constructed in high atmospheric corrosion and air pollution.
Applications
• Substations, • Electricity Distrubition Lines, • Electricity Transmission Lines
ALUMINIUM CONDUCTORS - ALUMINIUM CLAD STEEL REINFORCED
ELECTRICAL
OVERALL RATED
CROSS SECTION Cu Equlv. STRANDING & WIRE DIAM. UNIT WEIGHT RESISTANCE
CODE DIAMETER STRENGTH AT 20 C
O
NUMBER mm 2 mm 2 mm 2 mm 2 No x mm No x mm mm kg/km kg/km kg/km kN ohm/km
Aluminium AV Total Aluminium Steel Aluminium AV Total
LARL-30 26,7 4,4 31,1 18 6X2,38 1X2,38 7,14 73 29 103 10,2 1,018
LARL-56 46,8 7,8 54,6 30 6X3,15 1X3,15 9,45 128 51 180 7,2 0,581
LARL-78 67,4 11,2 78,6 44 6X3,78 1X3,78 11,34 185 74 259 23,0 0,403
LARL-145 119,3 27,8 147,1 78 30X2,25 7X2,25 15,75 330 184 514 55,1 0,224
LARL-180 147,3 34,3 181,6 97 20X2,50 7X2,50 17,50 407 227 634 66,3 0,182
LARL-280 241,7 39,4 281,1 157 26X3,44 7X2,68 21,80 667 262 929 87,6 0,113
LARL-380 337,3 43,7 381,0 217 54X2,82 7X2,82 25,38 932 290 1222 109,6 0,082
LARL-455 402,3 52,2 454,4 259 54X3,08 7X3,08 27,72 1112 345 1457 129,4 0,069
LARL-516 483,4 33,4 516,8 311 45X3,70 7X2,47 29,61 1339 221 1560 117,4 0,059
LARL-545 484,5 62,8 547,3 312 54X3,38 7X3,38 30,42 1339 416 1755 153,2 0,057
LARL-635 565,0 71,6 636,6 364 54X3,65 19X2,19 32,85 1562 475 2037 177,5 0,490
Notes / Notlar :
• ACS : Aluminium clad steel
