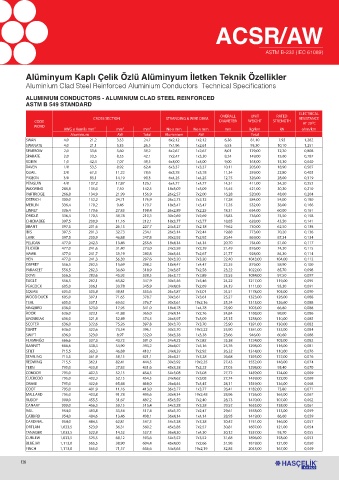

ACSR/AW

ASTM B-232 (IEC 61089)

Alüminyum Kaplı Çelik Özlü Alüminyum İletken Teknik Özellikler
Aluminium Clad Steel Reinforced Aluminium Conductors Technical Specifications

ALUMINIUM CONDUCTORS - ALUMINIUM CLAD STEEL REINFORCED
ASTM B 549 STANDARD
ELECTRICAL
OVERALL UNIT RATED
CROSS SECTION STRANDING & WIRE DIAM. RESISTANCE
CODE DIAMETER WEIGHT STRENGTH AT 20 C
O
WORD
AWG o Kemils mm 2 mm 2 mm 2 No x mm No x mm mm kg/km kN ohm/km
Aluminium AW Total Aluminium AW Total
SWAN 4,0 21,2 3,53 24,7 6x2,12 1x2,12 6,36 81,10 7,93 1,282
SWANATE 4,0 21,1 5,35 26,5 7x1,96 1x2,61 6,53 93,30 10,10 1,251
SPARROW 2,0 33,6 5,60 39,2 6x2,67 1x2,67 8,01 129,00 12,30 0,808
SPARATE 2,0 33,5 8,55 42,1 7x2,47 1x3,30 8,24 149,00 15,60 0,787
ROBIN 1,0 42,4 7,07 49,5 6x3,00 1x3,00 9,00 163,00 15,30 0,640
RAVEN 1/0 53,5 8,92 62,4 6x3,37 1x3,37 10,11 205,00 18,90 0,507
QUAIL 2/0 67,3 11,22 78,6 6x3,78 1x3,78 11,34 259,00 22,80 0,403
PIGEON 3/0 85,1 14,19 99,3 6x4,25 1x4,25 12,75 326,00 28,00 0,319
PENGUIN 4/0 107,2 17,87 125,1 6x4,77 1x4,77 14,31 411,00 34,20 0,253
WAXWING 266,8 135,0 7,50 142,5 18x3,09 1x3,09 15,45 421,00 30,30 0,210
PARTRIDGE 266,8 134,9 21,99 156,9 26x2,57 7x2,00 16,28 520,00 48,00 0,204
OSTRICH 300,0 152,2 24,71 176,9 26x2,73 7x2,12 17,28 584,00 54,00 0,180
MERLIN 336,4 170,2 9,46 179,7 18x3,47 1x3,47 17,35 532,00 38,00 0,166
LINNET 336,4 170,6 27,83 198,4 26x2,89 7x2,25 18,31 654,00 60,00 0,161
ORIOLE 336,4 170,5 39,78 210,3 30x2,69 7x2,69 18,83 736,00 74,50 0,158
CHICKADEE 397,5 200,9 11,16 212,1 18x3,77 1x3,77 18,85 628,00 43,50 0,141
BRANT 397,5 201,6 26,13 227,7 24x3,27 7x2,18 19,62 730,00 62,50 0,138
IBIS 397,5 201,3 32,73 234,1 26x3,14 7x2,44 19,88 773,00 70,20 0,136
LARK 397,5 200,9 46,88 247,8 30x2,92 7x2,92 20,44 869,00 87,34 0,134
PELICAN 477,0 242,3 13,46 255,8 18x4,14 1x4,14 20,70 754,00 51,00 0,117
FLICKER 477,0 241,6 31,40 273,0 24x3,58 7x2,39 21,49 876,00 74,30 0,115
HAWK 477,0 241,7 39,19 280,8 26x3,44 7x2,67 21,77 928,00 84,30 0,114
HEN 477,0 241,3 56,30 297,6 30x3,20 7x3,20 22,40 1043,00 104,00 0,112
OSPREY 556,5 282,5 15,69 298,2 18x4,47 1x4,47 22,35 879,00 58,90 0,100
PARAKEET 556,5 282,3 36,60 318,9 24x3,87 7x2,58 23,22 1022,00 85,70 0,098
DOVE 556,5 282,6 45,92 328,5 26x3,72 7x2,89 23,55 1084,00 97,50 0,097
EAGLE 556,5 282,1 65,82 347,9 30x3,46 7x3,46 24,22 1217,00 119,00 0,095
PEACOCK 605,0 306,1 39,78 345,9 24x4,03 7x2,69 24,19 1111,00 93,30 0,091
SQUAB 605,0 305,8 49,81 355,6 26x3,87 7x3,01 24,51 1178,00 105,00 0,090
WOOD DUCK 605,0 307,1 71,65 378,7 30x3,61 7x3,61 25,27 1323,00 126,00 0,088
TEAL 605,0 307,1 69,62 376,7 30x3,61 19x2,16 25,24 1313,00 126,60 0,088
KINGBIRD 636,0 323,0 17,95 341,0 18x4,78 1x4,78 23,90 1005,00 66,80 0,088
ROOK 636,0 323,1 41,88 365,0 24x4,14 7x2,76 24,84 1168,00 98,00 0,086
GROSBEAK 636,0 321,8 52,49 374,3 26x3,97 7x3,09 25,15 1238,00 110,00 0,085
SCOTER 636,0 322,6 75,26 397,8 30x3,70 7x3,70 25,90 1391,00 130,00 0,083
EGRET 636,0 322,6 73,54 396,1 30x3,70 19x2,22 25,90 1381,00 133,00 0,084
SWIFT 636,0 323,0 8,97 332,0 36x3,38 1x3,38 23,66 946,00 60,60 0,088
FLAMINĞO 666,6 337,3 43,72 381,0 24x4,23 7x2,82 25,38 1224,00 103,00 0,082
GANNET 666,6 338,3 54,90 393,2 26x4,07 7x3,16 25,76 1298,00 116,00 0,081
STILT 715,5 363,3 46,88 410,1 24x4,39 7x2,92 26,32 1314,00 110,00 0,076
STARLING 715,5 361,9 59,15 421,1 26x4,21 7x3,28 26,68 1393,00 122,00 0,076
REDWING 715,5 362,1 82,41 444,5 30x3,92 19x2,35 27,43 1552,00 148,00 0,074
TERN 795,0 403,8 27,83 431,6 45x3,38 7x2,25 27,03 1298,00 95,40 0,070
CONDOR 795,0 402,3 52,15 454,5 54x3,08 7x3,08 27,72 1459,00 124,00 0,069
CUCKCOO 795,0 402,3 52,15 454,5 24x4,62 7x3,08 27,74 1459,00 122,00 0,069
DRAKE 795,0 402,6 65,44 468,0 26x4,44 7x3,45 28,11 1549,00 136,00 0,068
COOT 795,0 401,9 11,16 413,0 36x3,77 1x3,77 26,41 1182,00 73,80 0,071
MALLARD 795,0 403,8 91,78 495,6 30x4,14 19x2,48 28,96 1726,00 165,00 0,067
RUDDY 900,0 455,5 31,67 487,2 45x3,59 7x2,40 28,73 1470,00 107,00 0,062
CANARY 900,0 456,3 59,15 515,4 54x3,28 7x3,28 29,52 1653,00 138,00 0,061
RAIL 954,0 483,8 33,54 517,4 45x3,70 7x2,47 29,61 1558,00 113,00 0,059
CATBIRD 954,0 484,6 13,46 498,1 36x4,14 1x4,14 28,95 1419,00 86,60 0,059
CARDINAL 954,0 484,5 62,81 547,3 54x3,38 7x3,38 30,42 1751,00 146,00 0,057
ORTLAN 1,033,5 523,9 36,31 560,2 45x3,85 7x2,57 30,81 1687,00 121,00 0,054
TANAGER 1,033,5 522,8 14,52 537,3 36x4,30 1x4,30 30,12 1537,00 93,70 0,055
CURLEW 1,033,5 525,5 68,12 593,6 54x3,52 7x3,52 31,68 1896,00 158,00 0,053
BLUEJAY 1,113,0 565,5 38,90 604,4 45x4,00 7x2,66 31,98 1819,00 121,00 0,050
FINCH 1,113,0 565,0 71,57 636,6 54x3,65 19x2,19 32,85 2043,00 167,00 0,049
