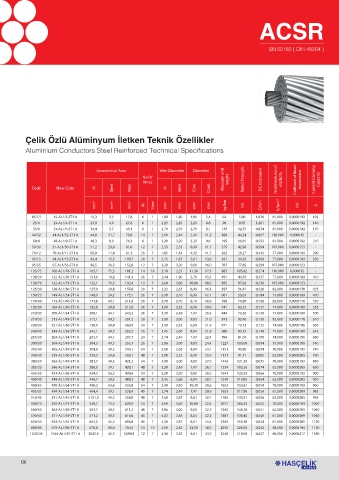

ACSR

EN 50182 ( DIN 48204 )

Çelik Özlü Alüminyum İletken Teknik Özellikler
Aluminium Conductors Steel Reinforced Technical Specifications

Crossectinal Area Wire Diameter Diameter
No Of Mass per unit Rated Strength DC resistance Final modulus of Coffcient of lineer Current Carrying
Wires lenght elasticity expanssion Capacity
Steel Total Steel
Code New Code AI AI Core Cond.

mm 2 mm 2 mm 2 AI Steel mm mm mm mm kg/km kN Ω/km N/mm 2 1/K A

16/2,5 15-AL1/3-ST1 A 15,3 2,5 17,8 6 1 1,80 1,80 1,80 5,4 62 5,80 1,876 81,000 0,0000192 105
25/4 24-AL1/4-ST1 A 23,9 4,0 27,8 6 1 2,25 2,25 2,25 6,8 96 8,95 1,201 81,000 0,0000192 140
35/6 34-AL1/6-ST1 A 34,4 5,7 40,1 6 1 2,70 2,70 2,70 8,1 139 12,37 0,834 81,000 0,0000192 170
44/32 44-AL1/32-ST1 A 44,0 31,7 75,6 14 7 2,00 2,40 2,40 11,2 369 44,24 0,657 110,000 0,000015 -
50/8 48-AL1/8-ST1 A 48,3 8,0 56,3 6 1 3,20 3,20 3,20 9,6 195 16,81 0,593 81,000 0,0000192 210
50/30 51-AL1/30-ST1 A 51,2 29,8 81,0 12 7 2,33 2,33 6,99 11,7 375 42,98 0,564 107,000 0,0000153 -
70/12 70-AL1/11-ST1 A 69,9 11,4 81,3 26 7 1,85 1,44 4,32 11,7 282 26,27 0,413 77,000 0,0000189 290
95/15 94-AL1/15-ST1 A 94,4 15,3 109,7 26 7 2,15 1,67 5,01 13,6 381 34,93 0,306 77,000 0,0000189 350
95/55 97-AL1/56-ST1 A 96,5 56,3 152,8 12 7 3,20 3,20 9,60 16,0 707 77,85 0,299 107,000 0,0000153 -
105/75 106-AL1/76-ST1 A 105,7 75,5 181,2 14 19 3,10 2,25 11,30 17,5 885 105,82 0,274 110,000 0,000015 -
120/20 122-AL1/20-ST1 A 121,6 19,8 141,4 26 7 2,44 1,90 5,70 15,5 491 44,50 0,237 77,000 0,0000189 410
120/70 122-AL1/71-ST1 A 122,1 71,3 193,4 12 7 3,60 3,60 10,80 18,0 895 97,92 0,236 107,000 0,0000153 -
125/30 128-AL1/30-ST1 A 127,9 29,8 157,8 30 7 2,33 2,33 6,99 16,3 587 56,41 0,226 82,000 0,0000178 425
150/25 149-AL1/24-ST1 A 148,9 24,2 173,1 26 7 2,70 2,10 6,30 17,1 601 53,67 0,194 77,000 0,0000189 470
170/40 172-AL1/40-ST1 A 171,8 40,1 211,8 30 7 2,70 2,70 8,10 18,9 788 74,89 0,168 82,000 0,0000178 520
185/30 184-AL1/30-ST1 A 183,8 29,8 213,6 26 7 3,00 2,33 6,99 19,0 741 65,27 0,157 77,000 0,0000189 535
210/35 209-AL1/34-ST1 A 209,1 34,1 243,2 26 7 3,20 2,49 7,47 20,3 844 73,36 0,138 77,000 0,0000189 590
210/50 212-AL1/49-ST1 A 212,1 49,5 261,5 30 7 3,00 3,00 9,00 21,0 973 92,46 0,136 82,000 0,0000178 610
230/30 231-AL1/30-ST1 A 130,9 29,8 260,8 24 7 3,50 2,33 6,99 21,0 871 72,13 0,125 74,000 0,0000196 630
240/40 243-AL1/39-ST1 A 243,1 39,5 282,5 26 7 3,45 2,68 8,04 21,8 980 85,12 0,118 77,000 0,0000189 645
265/35 264-AL1/34-ST1 A 263,7 34,1 297,7 24 7 3,74 2,49 7,47 22,4 994 81,04 0,109 74,000 0,0000196 680
300/50 304-AL1/49-ST1 A 304,3 49,5 353,7 26 7 3,86 3,00 9,00 24,4 1227 105,09 0,094 77,000 0,0000189 740
305/40 305-AL1/39-ST1 A 304,6 39,5 344,1 54 7 2,68 2,68 8,04 24,1 1151 96,80 0,094 70,000 0,0000193 740
340/30 339-AL1/30-ST1 A 339,3 29,8 369,1 48 7 3,00 2,33 6,99 25,0 1171 91,71 0,085 62,000 0,0000205 790
380/50 382-AL1/49-ST1 A 381,7 49,5 431,2 54 7 3,00 3,00 9,00 27,0 1443 121,30 0,075 70,000 0,0000193 840
385/35 386-AL1/34-ST1 A 386,0 34,1 420,1 48 7 3,20 2,49 7,47 26,7 1334 102,56 0,074 62,000 0,0000205 850
435/55 434-AL1/56-ST1 A 434,3 56,3 490,6 54 7 3,20 3,20 9,60 28,0 1641 133,59 0,066 70,000 0,0000193 900
450/40 449-AL1/39-ST1 A 448,7 39,5 488,2 48 7 3,45 2,68 8,04 28,7 1549 119,05 0,064 62,000 0,0000205 920
490/65 490-AL1/64-ST1 A 490,3 63,6 553,8 54 7 3,40 3,40 10,20 30,6 1853 150,81 0,059 70,000 0,0000193 960
495/35 494-AL1/34-ST1 A 494,4 34,1 528,4 45 7 3,74 2,49 7,47 29,9 1633 117,96 0,058 61,000 0,0000209 985
510/45 511-AL1/45-ST1 A 5151,0 45,3 558,8 48 7 3,68 2,87 8,61 30,7 1765 133,31 0,056 62,000 0,0000205 995
550/70 550-AL1/71-ST1 A 549,7 71,3 620,9 54 7 3,60 3,60 10,80 32,4 2077 166,32 0,052 70,000 0,0000193 1020
560/50 562-AL1/49-ST1 A 561,7 49,5 611,2 48 7 3,86 3,00 9,00 32,2 1940 146,28 0,051 62,000 0,0000205 1040
570/40 571-AL1/39-ST1 A 571,2 39,5 610,6 45 7 4,02 2,68 8,04 32,2 1887 136,40 0,050 61,000 0,0000209 1050
650/45 653-AL1/45-ST1 A 653,5 45,3 698,8 45 7 4,30 2,87 8,61 34,4 2160 156,18 0,044 61,000 0,0000209 1120
680/85 679-AL1/86-ST1 A 678,6 86,0 764,5 54 19 4,00 2,40 12,00 36,0 2550 206,56 0,042 68,000 0,0000194 1150
1045/45 1046-AL1/45-ST1 A 1045,6 45,3 1090,9 72 7 4,30 2,87 8,61 43,0 3248 218,92 0,027 60,000 0,0000217 1580
