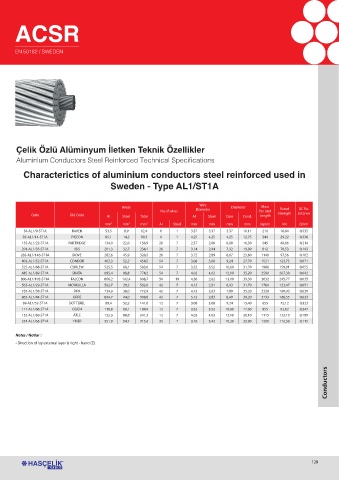

ACSR
EN 50182 / SWEDEN
Çelik Özlü Alüminyum İletken Teknik Özellikler
Aluminium Conductors Steel Reinforced Technical Specifications
Characterictics of aluminium conductors steel reinforced used in
Sweden - Type AL1/ST1A
Wire
Areas Diameter Mass Rated DC Re-
No of wires Diameter Per Unit
Code Old Code AI Steel Total AI Steel Core Cond. Length Strength sistanve
mm 2 mm 2 mm 2 AI Steel mm mm mm mm kg/km kN Ω/km
54-AL1/9-ST1A RAVEN 53,5 8,9 62,4 6 1 3,37 3,37 3,37 10,11 216 18,64 0,535
85-AL1/14-ST1A PIGEON 85,1 14,2 99,3 6 1 4,25 4,25 4,25 12,75 344 29,22 0,336
135-AL1/22-ST1A PARTRIDGE 134,9 22,0 156,9 26 7 2,57 2,00 6,00 16,30 545 48,66 0,214
201-AL1/33-ST1A IBIS 201,3 32,7 234,1 26 7 3,14 2,44 7,32 19,90 812 70,53 0,143
283-AL1/146-ST1A DOVE 282,6 45,9 328,5 26 7 3,72 2,89 8,67 23,60 1140 97,56 0,102
402-AL1/52-ST1A CONDOR 402,3 52,2 454,5 54 7 3,08 3,08 9,24 27,70 1521 123,75 0,071
525-AL1/68-ST1A CURLEW 525,5 68,1 593,6 54 7 3,52 3,52 10,60 31,70 1986 159,01 0,055
685-AL1/89-ST1A SKATA 685,4 88,8 774,2 54 7 4,02 4,02 12,10 35,20 2590 207,39 0,042
806-AL1/102-ST1A FALCON 806,2 102,4 908,7 54 19 4,36 2,62 13,10 39,30 3032 245,77 0,035
563-AL1/29-ST1A MORKULLA 562,7 29,3 592,0 42 7 4,13 2,31 6,93 31,70 1784 123,47 0,051
735-AL1/38-ST1A RIPA 734,9 38,0 772,9 42 7 4,72 2,63 7,89 35,20 2328 160,93 0,039
865-AL1/44-ST1A ORRE 864,7 44,0 908,8 42 7 5,12 2,83 8,49 39,20 2733 188,55 0,033
89-AL1/52-ST1A DOTTEREL 89,4 52,2 141,6 12 7 3,08 3,08 9,24 15,40 655 72,12 0,323
117-AL1/68-ST1A ODEN 116,8 68,1 184,9 12 7 3,52 3,52 10,60 17,60 855 93,62 0,247
152-AL1/69-ST1A ATLE 152,3 88,8 241,2 12 7 4,02 4,02 12,10 20,10 1115 122,10 0,189
251-AL1/65-ST1A YMER 251,0 64,7 315,6 32 7 3,16 3,43 10,30 22,90 1200 112,56 0,115
Notes / Notlar :
• Direction of lay external layer is right - hand (Z)
Conductors
